l 內置8/16個PoE端口，符合IEEE 802.3af/at
l 直流12-58V冗余雙電源輸入
l 電源輸入支持過壓保護、過流保護、防反接功能
l 支持QoS/端口隔離/長距傳輸/遠端PD重啟
l 6KV浪涌保護，接觸靜電防護8KV，空氣靜電防護15KV
l EMC/EMI等級高，能適應非常復雜的電磁環境
l IP40防護等級，無風扇DIN軌式設計
l -40°C至75°C工作溫度下，PoE+滿載運行功率可達240W
規格 | ||||
以太網接口 | 2/4/8個1G SFP光口，8/16個10/100/1000M自適應PoE電口 | |||
告警接口 | Relay（與2路冗余電源共端子，使用5-6Pin），5.08mm | |||
LED指示燈 | P：電源指示燈 | 亮：設備供電正常； 滅：無電源輸入或供電不正常 | ||
S：系統告警燈 | 亮：負載功率超過額定功率90% 閃爍：負載功率超過額定功率50%且小于90% 滅：負載功率小于額定功率50% | |||
9-12/9-16/17-18：光口指示燈 | 亮：端口Link UP 閃爍：端口有數據收發 滅：端口未Link | |||
1-8/1-16：網口指示燈 | 黃燈（PoE） | 綠燈（Link/act） | ||
Speed | 亮：端口工作在1000M 滅：端口工作在10/100M | 亮：端口Link UP 滅：端口未Link 閃爍：端口有數據收發 | ||
| PoE | 亮：端口PoE處于正常工作狀態 滅：端口PoE未供電 | |||
標準 | IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Ethernet IEEE 802.3ab 1000Base-T Ethernet IEEE 802.3z 1000Base-X Ethernet IEEE802.3af PoE IEEE802.3at PoE+ | |||
撥碼說明 | 非PoE款撥碼說明 | PoE款撥碼說明 | ||
1：端口聚合（9-12/17-18口） 2：流量控制 3：QoS（1-2口） 4：廣播風暴抑制 | 1：端口聚合（9-12/17-18口） 2：250米遠距離傳輸10M（1-4口） 3：QoS（1-2口） 4：遠端PD無感重啟 | |||
交換特性 | |
交換容量 | 36Gbps |
包轉發率 | 53.568Mpps |
MAC地址表 | 8K |
包緩存 | 2M bit |
巨型幀 | 支持10KBytes |
VLAN | 支持 |
MDX/MIDX | 支持 |
看門狗 | 支持 |
轉發延時 | <5us |
PoE支持 | |
PoE端口 | 1-16 |
PoE協議 | 802.3af，802.3at |
PoE引腳分配 | 1/2+,3/6- （802.3af，802.3at） |
PoE單口最大 功率 | 802.3af：15.4W 802.3at：30W |
PoE短路保護 | 支持 |
電源參數 | |
電源接口 | 可拆卸6P接線端子（帶螺絲），5.08mm，雙電源冗余（使用1-4Pin） |
輸入電流 | 5.7A Max |
工作電壓 | 非PoE:12-58V DC 44-57VDC(802.3af) 52-57VDC(802.3at) |
過載電流保護 | 支持 |
過壓保護 | 支持 |
反接保護 | 支持 |
功耗 | 整機功耗（不帶PoE負載）≤10W 整機功耗（PoE滿載）≤240W |
安規認證 | |
安全 | CCC/CE/RoHS/FCC |
EMS | 電源浪涌防護Surge：IEC 61000-4-5 6KV/4KV（8/20us） 網口浪涌防護Surge：IEC 61000-4-5 6KV/4KV（10/700us） 輻射抗擾RS：IEC 61000-4-380 MHz-1 GHz：10 V/m 瞬間脈沖抗干擾EFT：IEC 61000-4-4 6KV/4KV 傳導抗干擾CS：IEC 61000-4-6 10V 抗靜電干擾ESD：IEC 61000-4-2 8KV/15KV |
EMI | FCC Part 15B Class A |
沖擊 | IEC 60068-2-27 |
自由落體 | IEC 60068-2-32 |
振動 | IEC 60068-2-6 |
機械特性 | |
外殼 | 金屬 |
IP等級 | IP40 |
重量 | 1.3kg |
安裝 | 導軌式安裝、壁掛式安裝（可選） |
尺寸(寬x高x深) | 54x158x115（mm） |
散熱 | 無風扇設計，自然散熱 |
溫度 | 工作溫度：-40℃-75℃ 儲存溫度：-40℃-85℃ |
濕度 | 工作濕度：10%-90%RH無冷凝 存儲濕度：5%-95%RH無冷凝 |
MTBF | |
時間 | 554412小時 |
標準 | Telcordia (Bellcore)，GB |
保修 | |
保修期限 | 5年 |
包裝清單 | |
設備 | 交換機一臺 |
線纜 | 電源線（選配）、電源適配器（選配） |
安裝套件 | 壁掛板（選配）、光模塊（選配） |
文件 | 說明書、保修卡&合格證 |
注意：設備包裝的配件可能包含壁掛板和光模塊，如要配電源或電源線等需要單獨包裝。
配件（單獨選購） | |
SFP模塊 | 千兆單模單纖LC（SC）口：20Km、40Km、60Km或以上 千兆單模雙纖LC口：20Km、40Km、60Km或以上 千兆多模雙纖LC口：550m |
電源 | 桌面式、導軌式 |

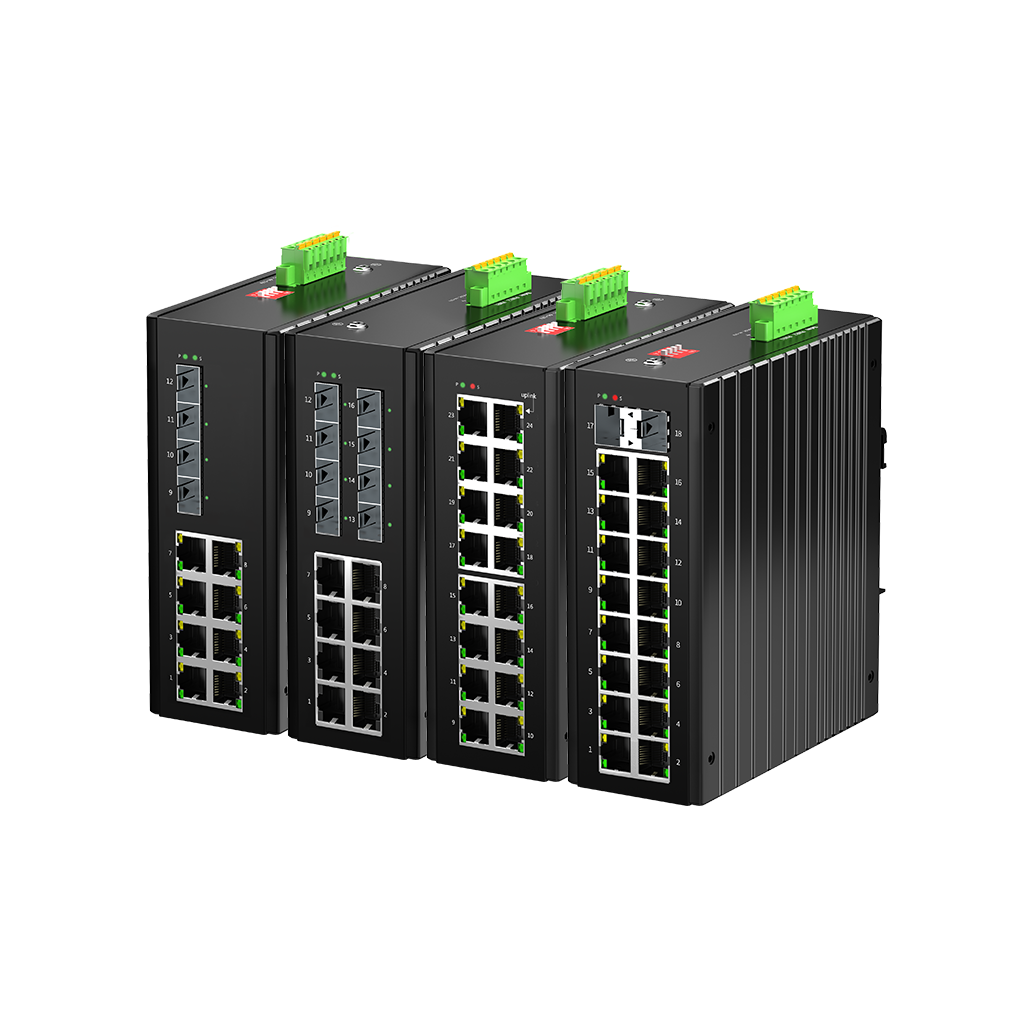

產品選型表 | ||
型號 | 規格參數 | 資料下載 |
IS6012G-4GX8GT | 4個千兆SFP光纖插槽+8個千兆自適應電口 | [點擊下載] |
| IS6012GP-4GX8GT | 4個千兆SFP光纖插槽+8個千兆自適應電口，其中1-8口支持PoE+ | [點擊下載] |
| IS6016G-8GX8GT | 8個千兆SFP光纖插槽+8個千兆自適應電口 | [點擊下載] |
| IS6016GP-8GX8GT | 8個千兆SFP光纖插槽+8個千兆自適應電口，其中1-8口支持PoE+ | [點擊下載] |
| IS6016G-16GT | 16個千兆自適應電口 | [點擊下載] |
| IS6016GP-16GT | 16個千兆自適應電口，其中1-16口支持PoE+ | [點擊下載] |
| IS6018G-2GX16GT | 2個千兆SFP光纖插槽+16個千兆自適應電口 | [點擊下載] |
| IS6018GP-2GX16GT | 2個千兆SFP光纖插槽+16個千兆自適應電口，其中1-16口支持PoE+ | [點擊下載] |
