6/8/10端口千兆非管理型工業以太網交換機
產品信息介紹

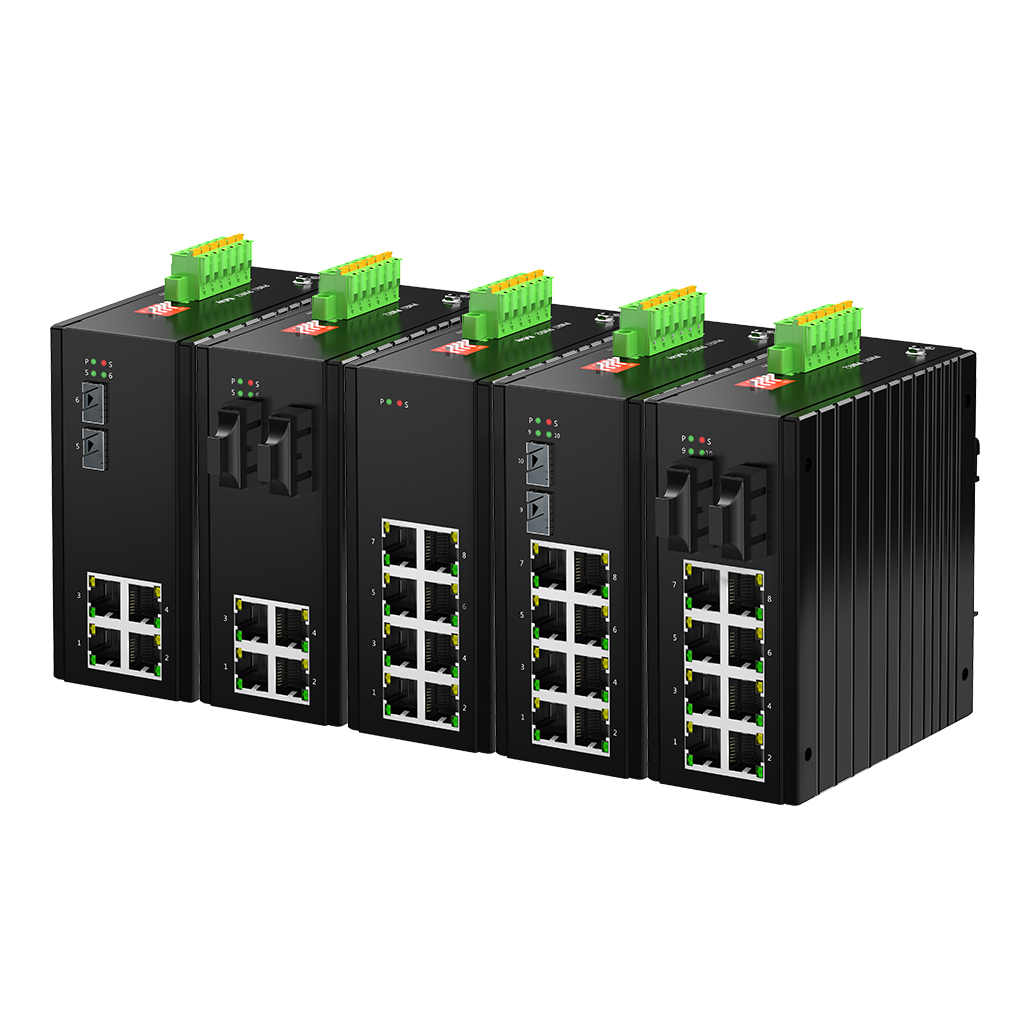

IS6006G/6008G/6010G系列工業以太網交換機內置4/8個10/100/1000Base-T的PoE電口和2個千兆SFP光口，可通過面板DIP撥碼開關啟用或禁用 QoS 功能、遠端PD智能重啟、長距離傳輸、端口隔離功能，更好的滿足用戶個性化需求?；?4-57V寬壓冗余雙直流輸入，-40°C至75°C的寬溫工作范圍，抗電磁干擾Class A等級，低功耗器件選型及科學的散熱處理，100%出廠燒機測試，以確保在苛刻環境中長時間穩定可靠地運行，是高速公路、軌道交通、智慧城市、智慧能源及其它高帶寬數據融合等工業場景的理想選擇。
認證
FCC、CE、CCC、RoHS、ISO9001、ISO14001、
公安部檢測報告、工信部入網許可
特點

l   內置4/8個PoE端口，符合IEEE 802.3af/at/bt

l   直流12-58V冗余雙電源輸入

l   電源輸入支持過壓保護、過流保護、防反接功能

l   支持QoS/端口隔離/長距傳輸/遠端PD重啟

l   6KV浪涌保護，接觸靜電防護8KV，空氣靜電防護15KV

l   EMC/EMI等級高，能適應非常復雜的電磁環境

l   IP40防護等級，無風扇DIN軌式設計

l   -40°C至75°C工作溫度下，PoE滿載運行功率可達240W  單口輸出功率可達到60~90W

規格

告警接口
Relay（與2路冗余電源共端子，使用5-6Pin），5.08mm

LED指示燈

P：電源指示燈

亮：設備供電正常；

滅：無電源輸入或供電不正常

S：系統告警燈

亮：負載功率超過額定功率90%

閃爍：負載功率超過額定功率50%且小于90%

滅：負載功率小于額定功率50%

5-6/9-10：光口指示燈

亮：端口Link UP

閃爍：端口有數據收發

滅：端口未Link

1-4/1-8：網口指示燈

黃燈

綠燈（Link/act）

Speed

亮：端口工作在1000M

滅：端口工作在10/100M

亮：端口Link UP

滅：端口未Link

閃爍：端口有數據收發

PoE

亮：端口PoE處于正常工作狀態

滅：端口PoE未供電

標準

IEEE 802.3 10Base-T Ethernet

IEEE 802.3u 100Base-TX Ethernet

IEEE 802.3ab 1000Base-T Ethernet

IEEE 802.3z 1000Base-X Ethernet

IEEE802.3af PoE

IEEE802.3at PoE+

IEEE802.3bt PoE++

撥碼說明

非PoE款撥碼說明

PoE款撥碼說明

1：端口隔離

2：流量控制

3：QoS（1-2口）

4：廣播風暴抑制

1：端口隔離

2：250米遠距離傳輸10M（1-4口）

3：QoS（1-2口）

4：遠端PD無感重啟

交換特性

交換容量

20Gbps

包轉發率

29.76Mpps

MAC地址表

4K

包緩存

2M bit

巨型幀

支持10KBytes

VLAN

支持

MDX/MIDX

支持

看門狗

支持

轉發延時

<5us

PoE支持

PoE端口

1-8

PoE協議

802.3af，802.3at，802.3bt

PoE引腳分配

1/2+,3/6- （802.3af，802.3at）  1/2/4/5+,3/6/7/8-(802.3bt)

PoE單口最大

功率

802.3af：15.4W

802.3at：30W

802.3bt：60W~90W

PoE短路保護

支持

電源參數

電源接口

可拆卸6P接線端子（帶螺絲），5.08mm，雙電源冗余（使用1-4Pin）

輸入電流

5.7A Max

工作電壓

非PoE：12-58V  DC

44-57VDC(802.3af)

52-57VDC(802.3at/802.3bt)

過載電流保護
支持

過壓保護

支持

反接保護

支持

功耗

整機功耗（不帶PoE負載）≤6W

整機功耗（PoE滿載）≤240W

安規認證

安全

CCC/CE/RoHS/FCC

EMS

電源浪涌防護Surge：IEC 61000-4-5 6KV/4KV（8/20us）

網口浪涌防護Surge：IEC 61000-4-5 6KV/4KV（10/700us）

輻射抗擾RS：IEC 61000-4-380 MHz-1 GHz：10 V/m

瞬間脈沖抗干擾EFT：IEC 61000-4-4 6KV/4KV

傳導抗干擾CS：IEC 61000-4-6 10V

抗靜電干擾ESD：IEC 61000-4-2 8KV/15KV

EMI
FCC Part 15B Class A

沖擊

IEC 60068-2-27

自由落體

IEC 60068-2-32

振動

IEC 60068-2-6

機械特性

外殼

金屬

IP等級

IP40

重量

0.9kg

安裝

導軌式安裝、壁掛式安裝（可選）

尺寸(寬x高x深)

54x130x98（mm）

散熱

無風扇設計，自然散熱

溫度

工作溫度：-40℃-75℃

儲存溫度：-40℃-85℃

濕度

工作濕度：10%-90%RH無冷凝

存儲濕度：5%-95%RH無冷凝

MTBF

時間

554412小時

標準

Telcordia (Bellcore)，GB

保修

保修期限

5年

包裝清單

設備

交換機一臺

線纜

電源線（選配）、電源適配器（選配）

安裝套件

壁掛板（選配）、光模塊（選配）

文件

說明書、保修卡&合格證

     注意：設備包裝的配件可能包含壁掛板和光模塊，如要配電源或電源線等需要單獨包裝。

配件（單獨選購）

SFP模塊

千兆單模單纖LC（SC）口：20Km、40Km、60Km或以上

千兆單模雙纖LC口：20Km、40Km、60Km或以上

千兆多模雙纖LC口：550m

電源

桌面式、導軌式

產品選型表

型號

規格參數

資料下載

IS6006G-2GX4G

2個SFP光纖插槽+4個千兆自適應電口

[資料下載]
  IS6006GP-2GX4GT

  2個SFP光纖插槽+4個千兆自適應電口，其中1-4口支持802.3af/at PoE供電標準

  [資料下載]
  IS6006GP-2GX4GT-4BT
  2個SFP光纖插槽+4個千兆自適應電口，其中1-4口支持802.3af/at/bt PoE供電標準(60~90W輸出)
  [資料下載]
  IS6006G-2GX4GT-SC

  2個SC光纖插槽+4個千兆自適應電口

  [資料下載]
  IS6006GP-2GX4GT-SC
  2個SC光纖插槽+4個千兆自適應電口，其中1-4口支持802.3af/at PoE供電標準
  [資料下載]
  IS6006G-2GX4GT-4BT-SC
  2個SC光纖插槽+4個千兆自適應電口，其中1-4口支持802.3af/at/bt PoE供電標準(60~90W輸出)
  [資料下載]
  IS6008G-8GT

  8個千兆自適應電口

  [資料下載]
  IS6008GP-8GT
  8個千兆自適應電口，其中1-8口支持802.3af/at PoE供電標準
  [資料下載]
  IS6008GP-8GT-4BT
  8個千兆自適應電口，其中1-8口支持802.3af/at PoE供電標準，1-4口支持802.3bt PoE供電標準(60~90W輸出)
  [資料下載]
  IS6010G-2GX8GT

  2個SFP光纖插槽+8個千兆自適應電口

  [資料下載]
  IS6010GP-2GX8GT
  2個SFP光纖插槽+8個千兆自適應電口，其中1-8口支持802.3af/at PoE供電標準
  [資料下載]
  IS6010GP-2GX8GT-4BT
  2個SFP光纖插槽+8個千兆自適應電口，其中1-8口支持802.3af/at PoE供電標準，1-4口支持802.3bt PoE供電標準(60~90W輸出)
  [資料下載]
  IS6010G-2GX8GT-SC
  2個SC光纖插槽+8個千兆自適應電口
  [資料下載]
  IS6010GP-2GX8GT-SC
  2個SC光纖插槽+8個千兆自適應電口，其中1-8口支持802.3af/at PoE供電標準
  [資料下載]
  IS6010GP-2GX8GT-4BT-SC
  2個SC光纖插槽+8個千兆自適應電口，其中1-8口支持802.3af/at PoE供電標準，1-4口支持802.3bt PoE供電標準(60~90W輸出)
  [資料下載]
